编码器大家对其也是较为熟悉的，alps编码器特点：体积小、结构紧凑、质量轻等。alps编码器内部采用ASIC器件，性能方面可靠性高、寿命长等，大家对alps编码器表面知识只是了解一部分，那么对于一些技术方面的知识点我们大家可能对其就了解的不多，例如alps旋转编码器型号如何正确选择、alps编码器接线及使用过程注意哪些事项等问题，那今天接下来小编带大家深入探讨alps编码器接线及操作注意事项有哪些，详细内容如下。

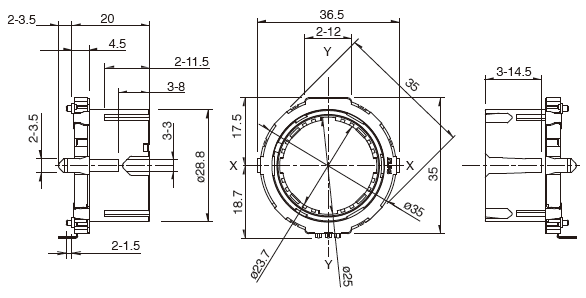

alps编码器EC35A参考图纸

alps编码器安装及接线方法

第一步骤：首先拆卸掉alps编码器上盖周边的包装纸，露出空心轴。

第二步骤：接下来将alps编码器推入曳引机的定位孔中，让锥轴与锥孔紧密吻合。M5x50的内六角螺钉穿入锥轴的中心孔与曳引机锥孔紧固，紧固力矩要求在5-5.5Nm，确保锥轴与锥孔同心。

第三步骤：然后顺时针旋紧胀环紧固螺钉，紧固力矩一般要求最好在0.6-0.8Nm，确保胀环被可靠的固定。

第四步骤：最后盖上alps编码器上盖，然后连上接线即可完成安装。

alps编码器注意事项

1.安装或拆卸alps编码器时，一定要通过端子对编码器线进行插、拔等操作，严禁直接拽、拉编码器线，以免alps编码器的线芯被拉断。

2.禁止alps编码器在装配、使用操作过程中，带电插、拔编码器连接线等。

3.禁止在alps编码器工作把手指接触编码器针脚或电路板。

4.非专业操作技术人员，严禁拆卸或安装alps编码器。

5.应尽量避免alps编码器连接线之间的反复插拔。

上方小编讲的alps编码器接线及操作注意事项等内容都是比较全面的，大家是否对alps编码器的知识有更进一步的认识，不管怎说都好，希望都能对一些刚接触alps编码器的人员有所帮助。
